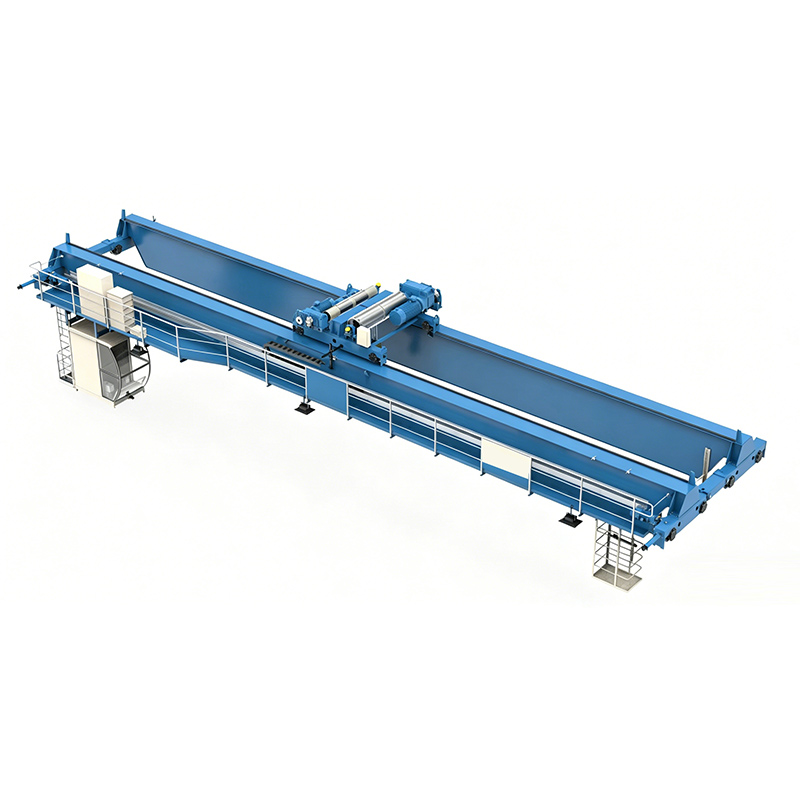

Двухбалочный мостовой кран

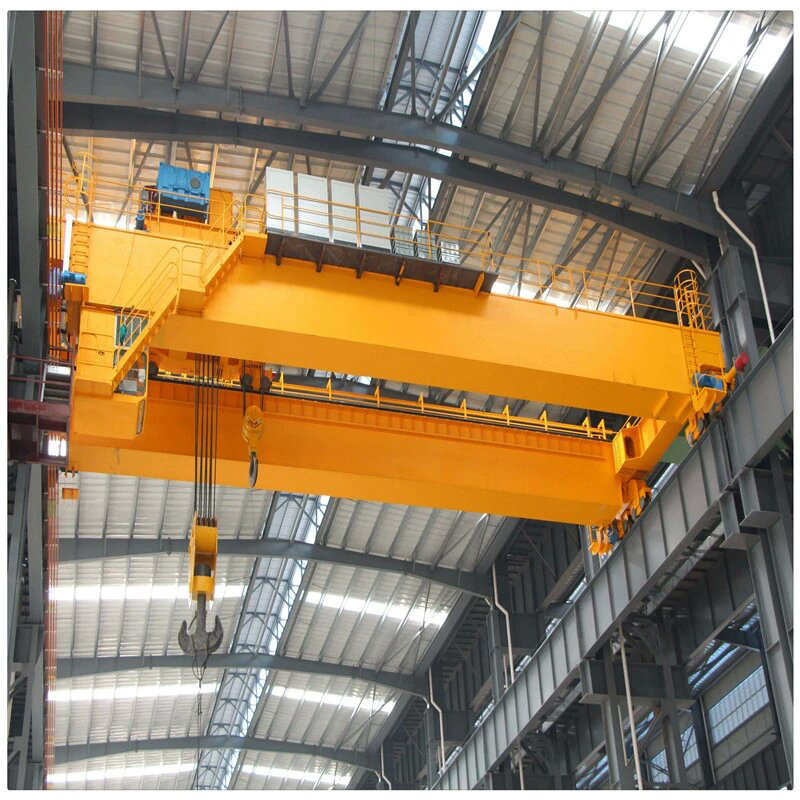

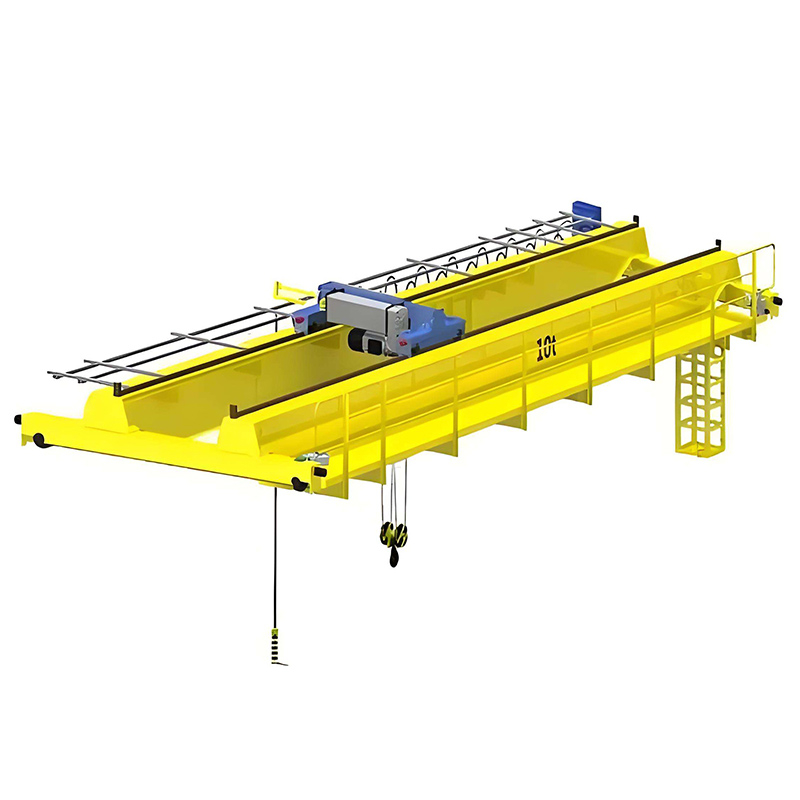

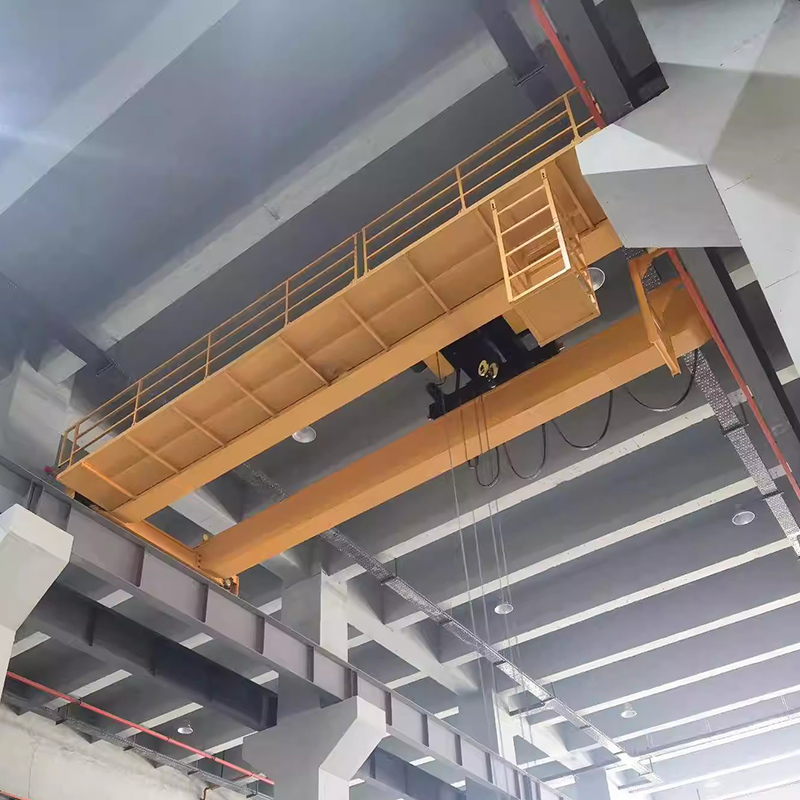

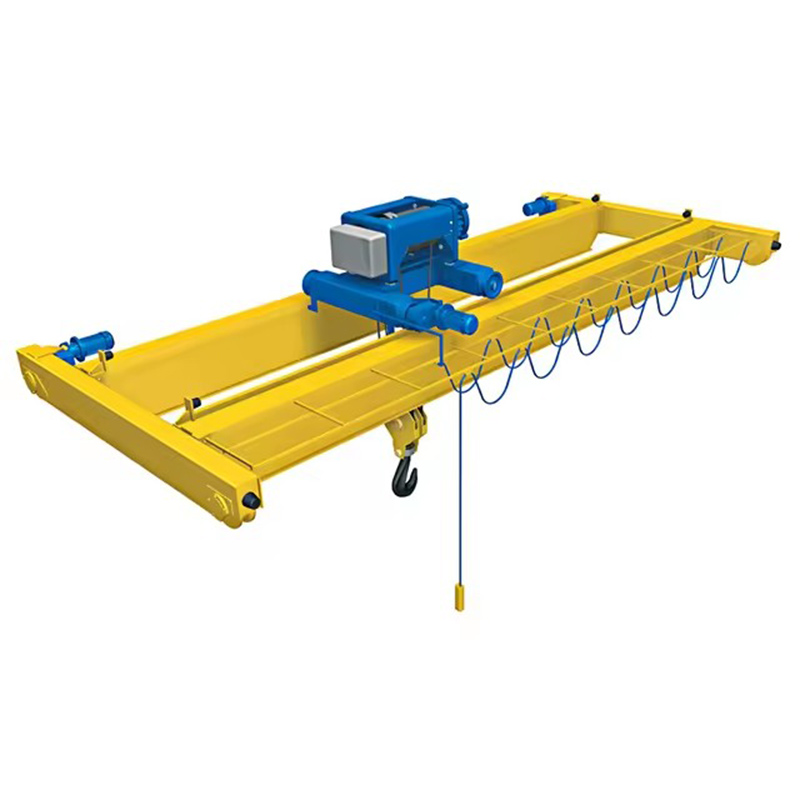

Двухбалансовая мостовая крановая установка типов QD/QB, мощностью 5–500 тонн, предназначена для использования в тяжёлой цеховой технике; представляет собой электрический мостовой кран с крюком.
Описание
маркер
Название продукта
Двухбалансовая мостовая крановая установка типов QD/QB, мощностью 5–500 тонн, предназначена для использования в тяжёлой цеховой технике; представляет собой электрический мостовой кран с крюком.
Краны типа QD/QB с двойной балкой и мостовой конструкцией являются основным оборудованием для подъёма в тяжёлой промышленности. Они оснащены двухглавной коробчатой конструкцией, специальными подъёмными вагонами и подъёмным механизмом с поводком, перемещаются по рельсам на верхней части производственных зданий и обеспечивают точный трёхмерный подъём тяжёлых грузов. По сравнению с моделями с одной балкой, такие краны обладают повышенной жёсткостью, большей несущей способностью и лучшей стабильностью; они специально разработаны для работы с грузами от 5 тонн до 500 тонн при больших пролётах и высокой частоте операций. Широко применяются в сталелитейной и металлургической промышленности, машиностроении, обработке форм, бумажной промышленности, портовых складах и строительстве электростанций — в условиях высокой нагрузки, являясь ключевым эффективным и безопасным средством подъёма в тяжёлых производственных цехах.
Основное преимущество
Высокая прочность при большом грузоподъёмности: двойная коробчатая основная балка выполнена методом интегрированного сваривания; используется высококачественная сталь Q345B, обладающая высокой прочностью, устойчивостью к неравномерным нагрузкам и деформациям; номинальный грузоподъёмность — от 5 т до 500 т, что обеспечивает эффективную подъёмную работу с сверхтяжелыми материалами.
Высокая стабильность и точность: двухбалансовая конструкция обеспечивает отличную жесткость, стабильное движение как основного, так и вспомогательного вагонов, минимальные колебания при подъёме груза и высокую точность позиционирования, что делает устройство идеальным для точной сборки, транспортировки форм и других сложных операций.
Высокая долговечность: ключевые компоненты подвергаются отжигу для устранения внутренних напряжений; используются высококачественные износостойкие детали; весь аппарат обработан антикоррозионной и антизагрязняющей технологией; устройство предназначено для работы в условиях высокочастотной непрерывной нагрузки; срок службы увеличен более чем на 30% по сравнению с конструкциями на одной балке.
Многоступенчатая система безопасности: стандартно предусмотрены ограничение перегрузки, ограничители положений при подъёме и опускании, ограничители хода, демпферы, защита от ветрового воздействия, защита от электрической перегрузки, короткого замыкания и отсутствия фазы, а также система экстренного торможения.
Высокая гибкость и возможность индивидуальной настройки: поддерживается управление из кабины, беспроводное дистанционное управление и наземные кнопки; доступны специальные функции — регулировка скорости с помощью инвертора, взрывозащита, изоляция, электромагнитные характеристики, система захватов, два тележка и другие.

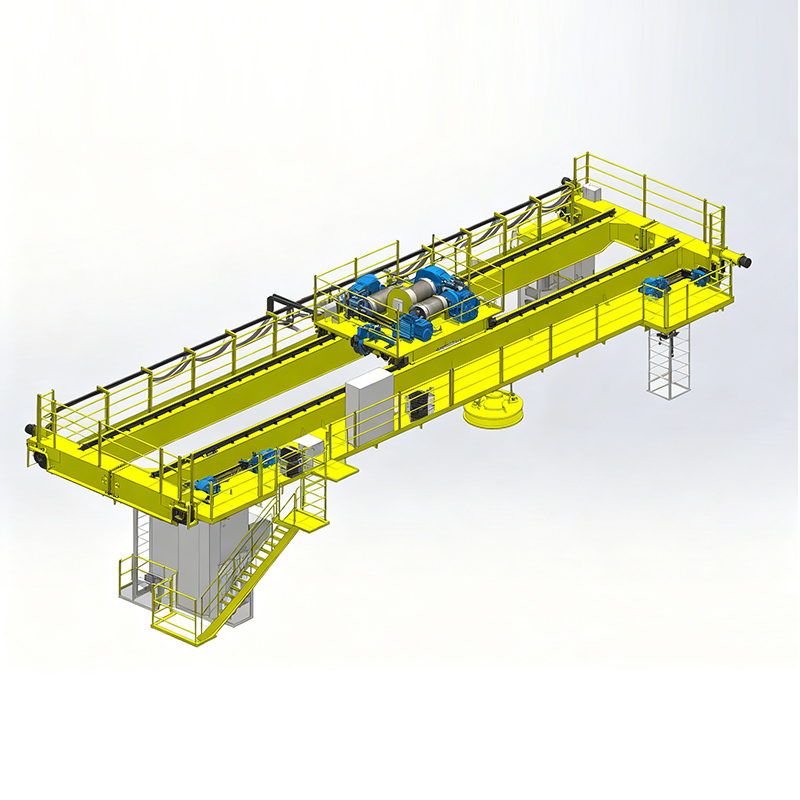

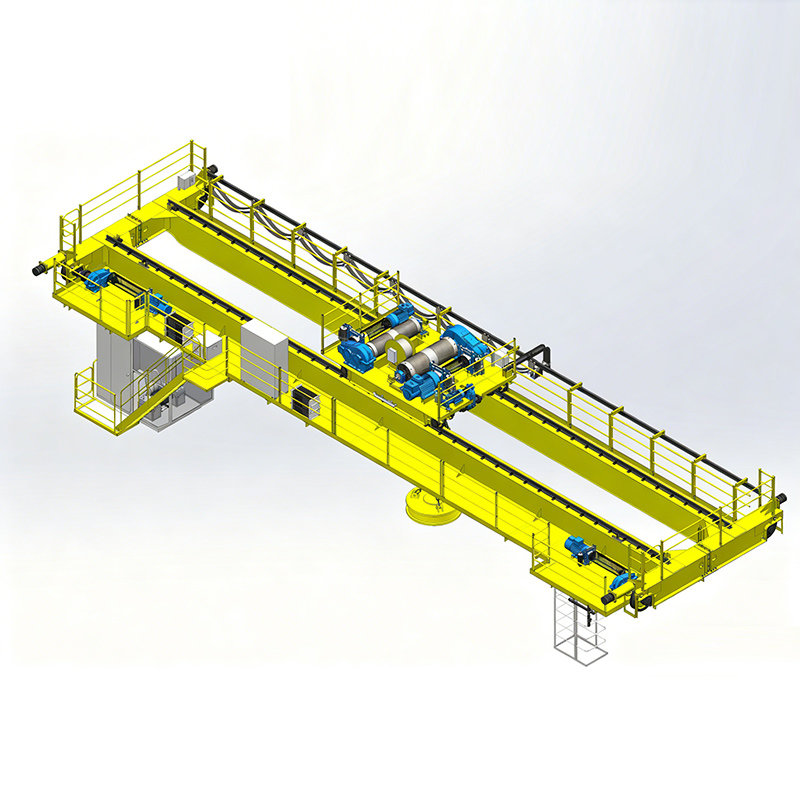

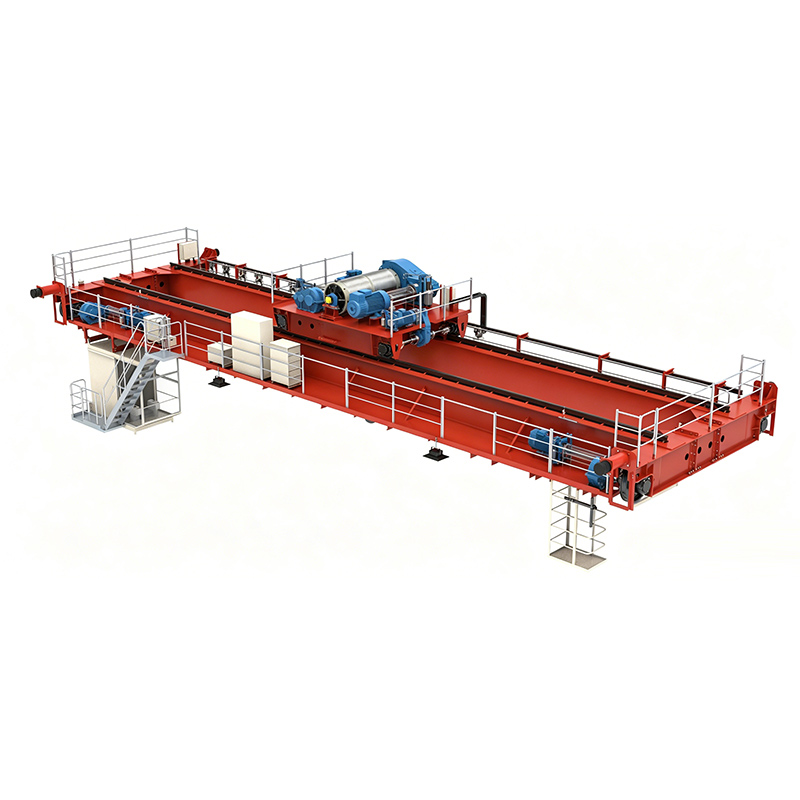

Основная структура
Двухглавная балка: коробчатая конструкция, автоматическое сваривание, комплексное отжигание; отличается высокой прочностью и жесткостью, обеспечивает стабильность при длительной работе под сильными нагрузками без деформации.
Концевой балок: жестко соединён с основной балкой; оснащён трёхфункциональным приводным двигателем, обеспечивает плавную работу, низкий уровень шума, надёжное торможение и длительный срок службы.
Подъёмный вагон: подъёмное устройство типа винтовки с двумя или одним барабаном, гусеничные катушки из литой стали, стальной трос с высокой износостойкостью; предназначен для работы с тяжёлыми грузами, при высокой частоте и на больших высотах подъёма.
Устройство подъёма: редуктор с жесткой зубчатой передачей, тормозной двигатель, безопасный тормоз; подъём осуществляется плавно, торможение — надежно, обслуживание — простое.
Электрическая система: программируемое логическое управление (PLC), опциональная частотная регулировка (VFD); плавное управление, высокая точность позиционирования, полная система защиты и низкий уровень неисправностей.

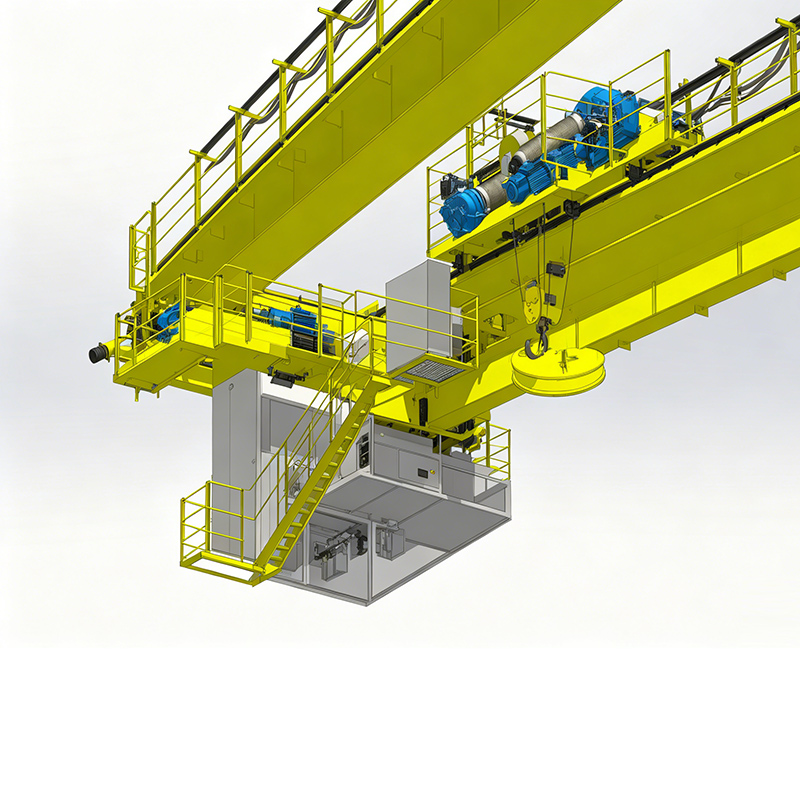

Кабина водителя/управление: закрытая кабина с сиденьями, кондиционером, вентиляторами, освещением и интегрированной панелью управления; обеспечивает широкий вид и комфорт при работе.
| Параметр | Стандартный диапазон | Можно настроить по желанию |
| Номинальная нагрузка при подъёме | 5t/10t/16t/20t/32t/50t/75t/100t–500t | 1t–800t |
| Диапазон | 6m–36m | 3m–50m |
| Высота подъёма | 6m–20m | 3m–50m |
| Скорость подъёма | 0.5–10m/min | С регулировкой частоты |
| Скорость автомобиля | 10–40m/min | С регулировкой частоты |
| Скорость крупного транспортного средства | 15–45m/min | С регулировкой частоты |
| Уровень рабочей должности | A5–A7 (FEM 2M–4M) | A8 (Экстремально прочный) |
| Энергос nguồn | 380V 50Hz 3P | 220V/415V/440V/60Hz |
| Рабочая температура | -20℃ ~ +40℃ | -40℃ ~ +60℃ |
Сферы применения
Железно-металлургический завод: подъём стальных заготовок, стальных изделий и расплавленного железа
Завод тяжелой машиностроения и формования: транспортировка крупногабаритного оборудования, форм и литых деталей
Паперовая и сахарная фабрика: паперовые рулонки, сахарные пакеты, тяжелое подъёмное оборудование
Электростанция/гидроэлектростанция: генераторные установки, шлюзы, монтаж оборудования
Портовые и логистические склады: погрузка и разгрузка контейнеров и тяжелых грузов
Автомобильная и судостроительная промышленность: компоненты кузова и корпуса судов, тяжелое инструментальное подъёмное оборудование
Опциональная конфигурация
Подвесные устройства: крюк, электромагнитная сопла, захват, подвесная балка, подвесное оборудование для контейнеров
Система управления: регулирование скорости с помощью инвертора частоты VFD, управление с помощью ПЛК, удаленный мониторинг, консоль интегрированного управления
Система безопасности: датчик столкновения, ветромер, ограничители перемещения, защита от перегрузки, безопасные тормоза, звуково-визуальное оповещение
Специальные типы: взрывозащищённый, изолированный, металлургический, с двумя подвижными вагонами, с малым высотным пространством, устойчивый к высоким температурам
Аксессуары к кабине водителя: кондиционер, вентилятор, обогреватель, сиденья, радиоприёмник, система видеонаблюдения
Обработка поверхности: эпоксидный цинковой покрытий, полиуретановый покрытий, термическое цинкование, антикоррозионные покрытия высокой эффективности
Упаковка и поставка
Упаковка: основной и концевой балки упакованы без дополнительных материалов и покрыты водонепроницаемой тканью; электрические компоненты, двигатели и редукторы хранятся в деревянных коробках из экспортной фанеры; все аксессуары обработаны для защиты от влаги и воды.
Транспортировка: морской/ наземный перевозки с использованием контейнеров размером 20 футов, 40 футов или 40HQ, а также грузовиков для крупногабаритных грузов; подходят для международных перевозок на большие расстояния.
Сроки поставки: стандартная версия – 15–30 дней; индивидуальная версия/тяжелые модели – 30–45 дней; возможна ускоренная производство.
