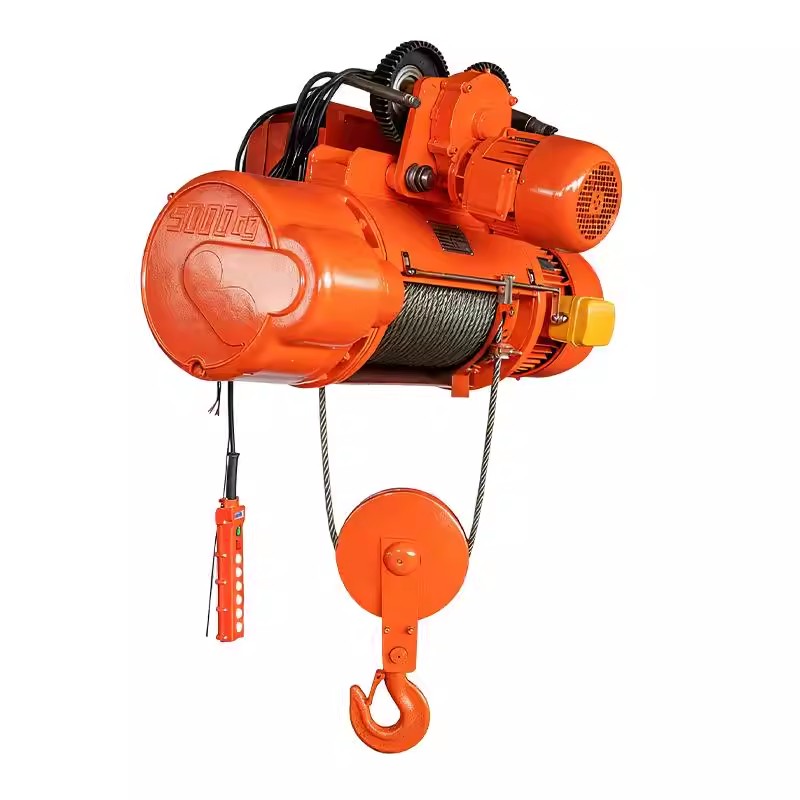

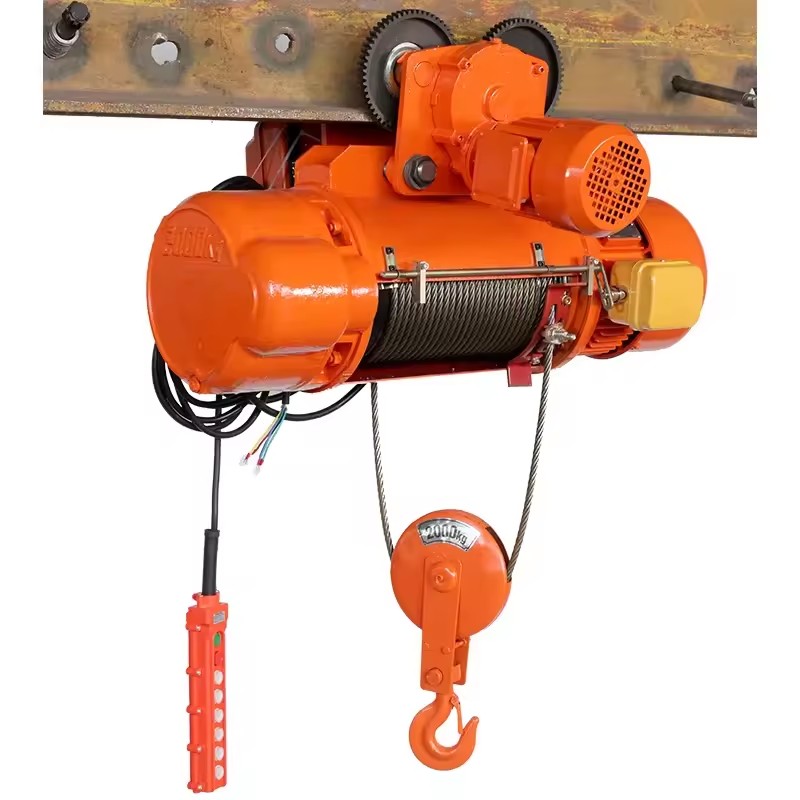

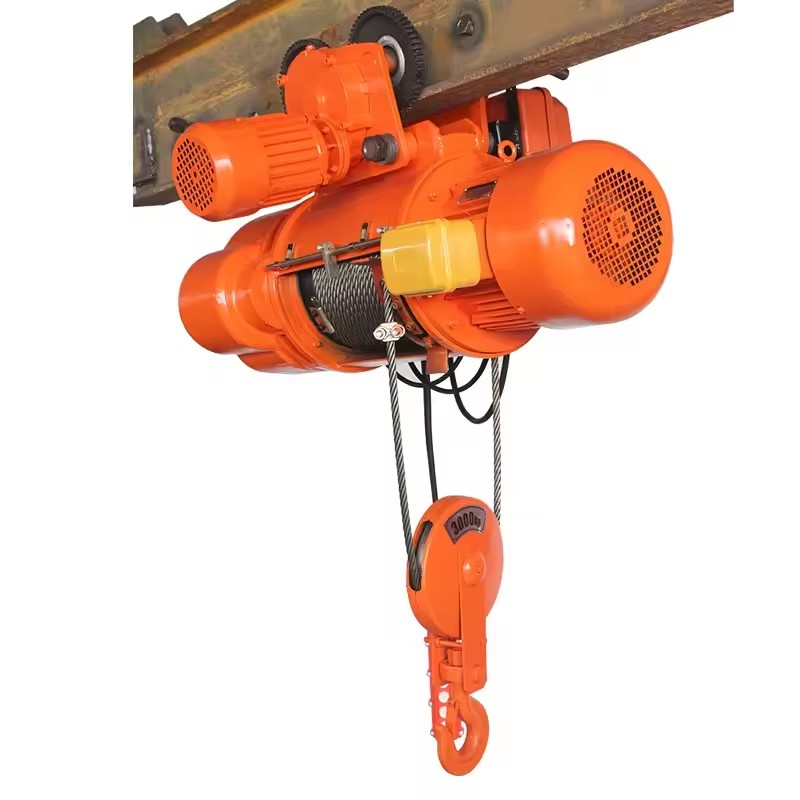

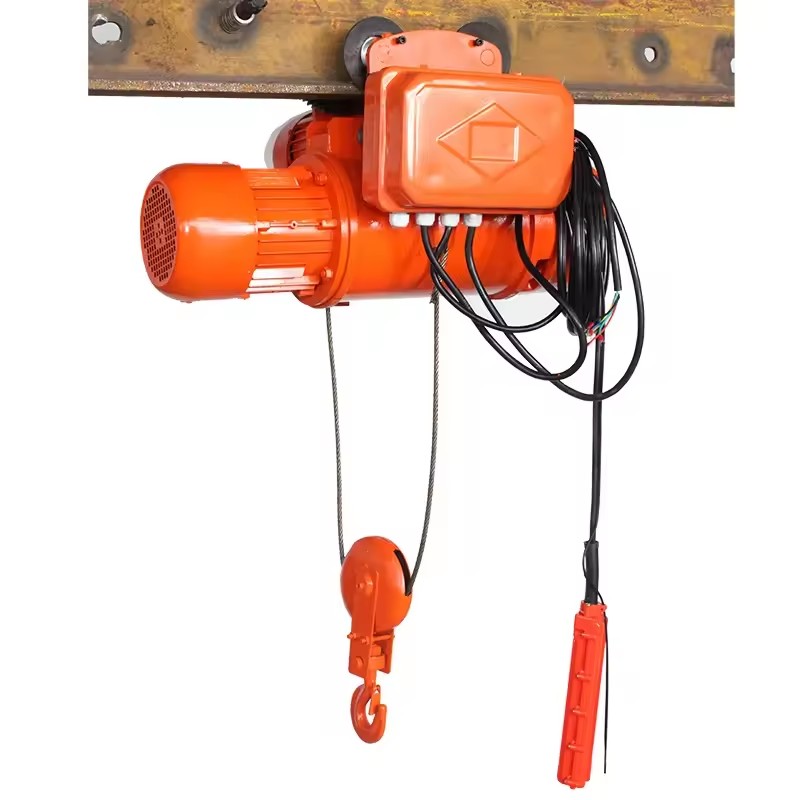

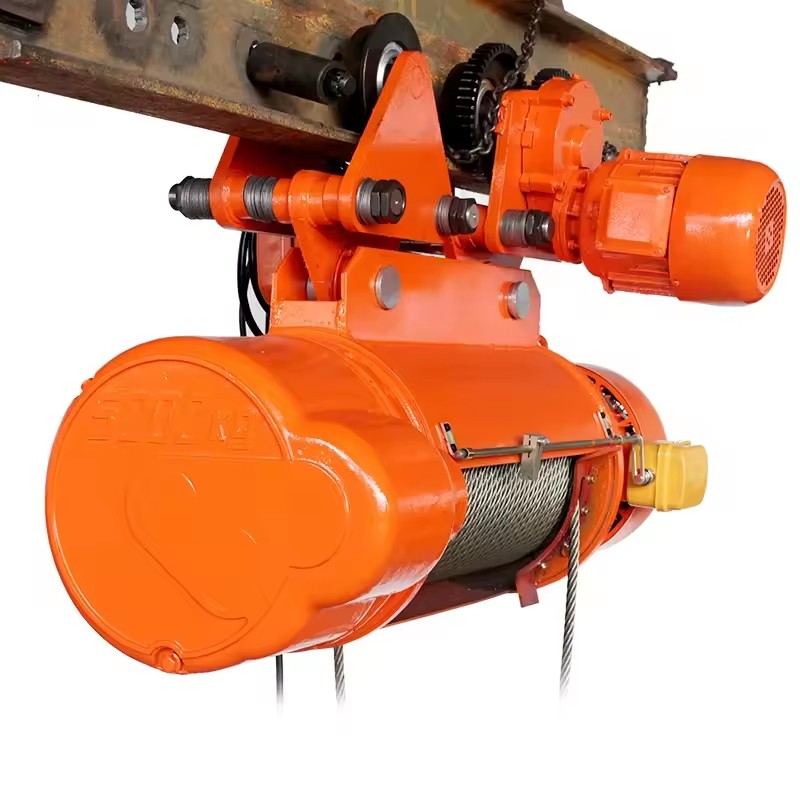

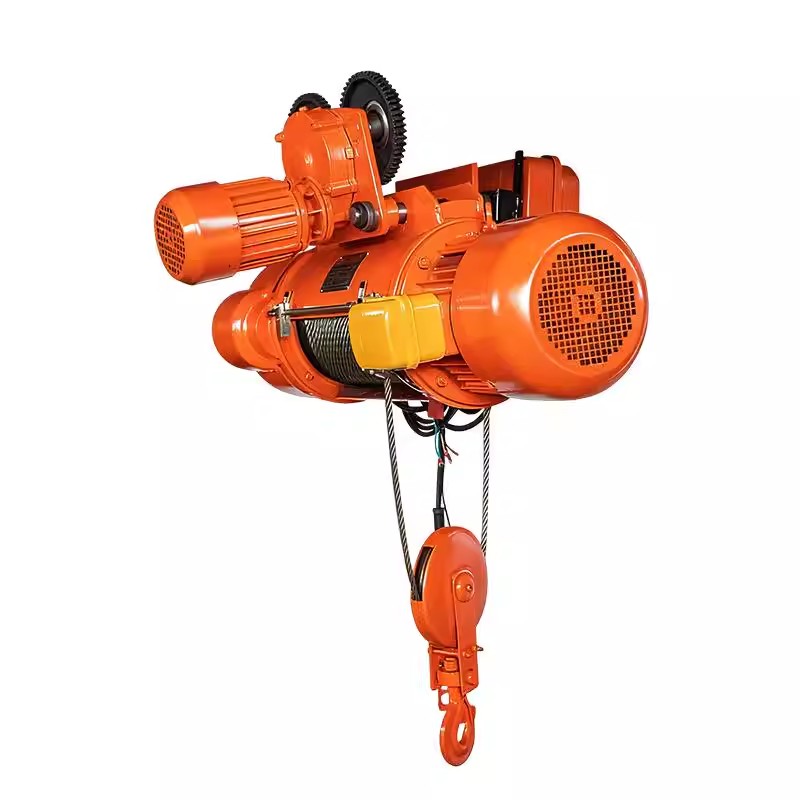

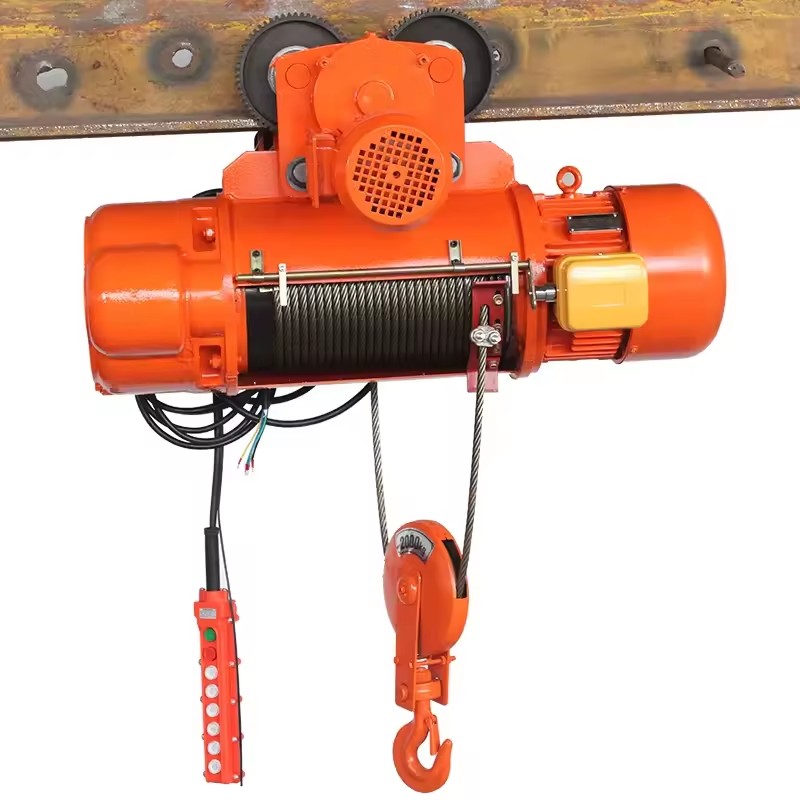

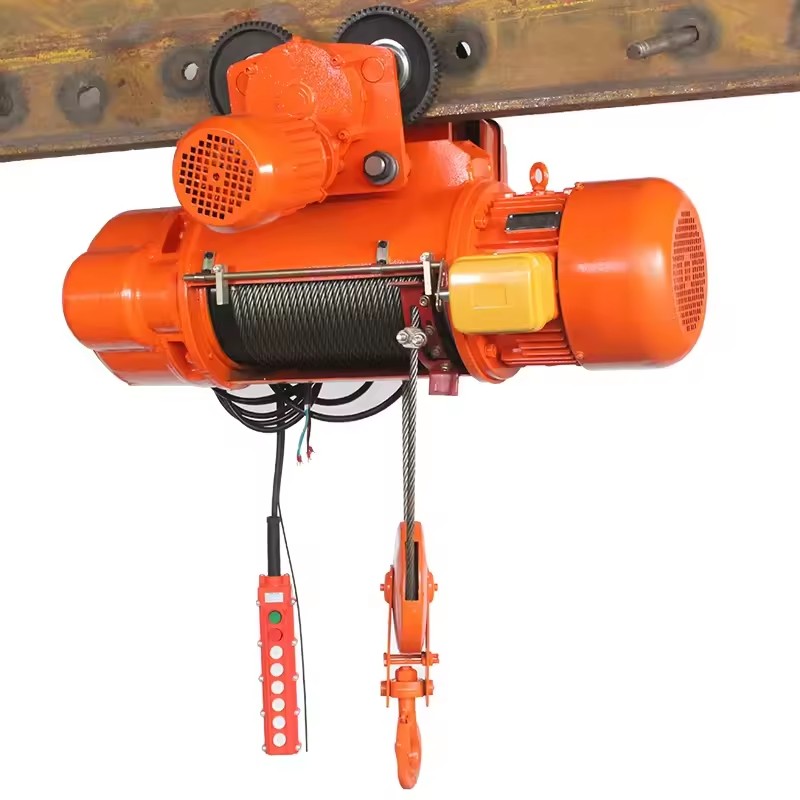

Электрические крановые подвесные устройства типа CD/MD для стальных канатов; промышленные краны напряжением 380 В; модели весом 1 т, 2 т, 5 т и 10 т
Описание
маркер
Название продукта
Электрические крановые подвесные устройства типа CD/MD для стальных канатов; промышленные краны напряжением 380 В; модели весом 1 т, 2 т, 5 т и 10 т
★ Электрический кран с стальной канатной системой представляет собой зрелое, компактное и легкое подъёмное устройство. Оно работает на электродвигателе и обеспечивает вертикальное подъёмание грузов за счёт привода через барабан с стальной канатной системой; при использовании тележки для перемещения возможен также горизонтальный ход. Данное устройство является классическим универсальным решением в области промышленного подъёмного оборудования.
★ Основная конструкция выполнена по модульной схеме: подъёмный двигатель, транспортный вагончик, барабан, стальной канат, редуктор, сборка крюка и устройства ограничения перемещения; конструкция отличается высокой стабильностью и низким уровнем неисправностей.
★ Преимущества производительности: используется тормозный двигатель с коническим ротором, обеспечивающий мгновенное торможение при отключении питания и предотвращающий смещение крюка; стальной трос высокой прочности — отличная несущая способность и длительный срок службы; редуктор с жесткой зубчатой поверхностью обеспечивает высокую эффективность передачи и низкий уровень шума.
★ Классификация продукции: по скорости — модель CD1 с одиночной скоростью подъёма (стандартная скорость подъёма — 8 м/мин) и модель MD1 с двойной скоростью подъёма (8/0,8 м/мин); по способу монтажа — мобильная и фиксированная; по расстоянию свободного пространства — стандартная и модель с малым расстоянием свободного пространства.
★ Персонализированные услуги: высота подъёма, скорость работы, напряжение (380 В/220 В/415 В и др.), способ управления (кнопочное управление / беспроводное дистанционное управление), взрывозащищённая конструкция и другие специальные параметры могут быть настроены в соответствии с требованиями клиента.
Основные преимущества и особенности
✅ Промышленная нагрузка и стабильные характеристики: номинальная подъёмная способность составляет от 0,5 т до 32 т, что удовлетворяет потребностям подавляющего большинства промышленных подъёмных операций.
✅ Два режима скорости — выбор по вашему усмотрению; высокая универсальность: конструкция модели MD с быстрым и медленным режимами обеспечивает одновременно высокую эффективность и точное позиционирование, идеально подходящая для различных рабочих условий.
✅ Зрелая конструкция и удобство обслуживания: стандартизированное проектирование, универсальные комплектующие, низкая стоимость ремонта и длительный срок службы.
✅ Многократная система защиты: торможение при отключении питания, ограничители верхнего и нижнего положений, защита от перегрузки, предотвращение разъединения механизма. Соответствует национальным стандартам безопасности подъёмных устройств.
✅ Широкая совместимость: идеально подходит для различных подъёмных устройств — однобалансовых и двухбалансовых мостовых кранов, портальных кранов, гранаточных кранов и других.
Анализ основной структуры и компонентов
★ Основная конструкция
Подъёмный двигатель: трёхфазный асинхронный медьной двигатель напряжением 380 В с электромагнитным тормозом при отключении питания и автоматическим блокированием при отключении электроснабжения; оснащён защитой от падения тяжёлых нагрузок.
Рабочий тележка оснащён двуколесным механизмом передвижения сверху, совместимым с рельсами из I-образной стали; позволяет осуществлять горизонтальное перемещение вдоль подъездной балки.
Бобина и стальной трос: высокопрочные цинковые стальные тросы, многослойные намотанные бобины; стандартно предусмотрены верхний и нижний ограничительные переключатели для предотвращения перегрузки.
Грузоподъёмный блок с крюком: кузнечный крюк из легированной стали с защитным выступом против отсоединения; блок обеспечивает номинальную нагрузку при подъёме и снижает скорость подъёма.
Управляющий блок: синий блок управления справа, объединяющий электрическое управление и защиту от перегрузки; поддерживает как проводной, так и беспроводной дистанционный контроль.
Редуктор: передача с жесткими зубчатыми колесами обеспечивает плавную работу, низкий уровень шума и высокую эффективность передачи.
| Параметрический элемент | Стандартные параметры (универсальные для моделей CD/MD) |
| Номинальная нагрузка при подъёме | 0.5t, 1t, 2t, 3t, 5t, 10t, 16t, 20t, 32t |
| Высота подъёма | Стандарт 6m, 9m, 12m, 18m, 24m, 30m（Можно настроить по желанию） |
| Скорость подъёма | Тип CD: 8 м/мин; тип MD: 8/0,8 м/мин (быстрая/медленная скорость). |
| Скорость работы | 20m/min, 30m/min（Опционально） |
| Мощность электродвигателя (для подъёма) | 0.8kW(0.5t), 1.5kW(1t), 3kW(2t), 4.5kW(3t), 7.5kW(5t), 13kW(10t) |
| Мощность электродвигателя (при работе) | 0.4kW(0.5t-2t), 0.8kW(3t-5t), 1.5kW(10t-16t), 3kW(20t-32t) |
| Технические характеристики стальной канатной верёвки | Φ7.7mm(1t), Φ11mm(2t), Φ13mm(3t), Φ15mm(5t), Φ20mm(10t) |
| Адаптированный орбитальный I-образный профиль | 16#-45# I-beam |
| Напряжение питания | 380V 50Hz 3Phase（Можно настроить по желанию 220V/415V/440V/480V 60Hz） |
| Способ управления | Управление в режиме контроля; беспроводное дистанционное управление (опционально) |
| Уровень защиты | IP44, IP54 |
| Класс изоляции | F Class |
| Уровень рабочей должности | M3, M4 |
| Температура окружающей среды | -20℃~+40℃ |
| Средство безопасности | Переключатель верхнего/нижнего предела, электромагнитный тормоз, ограничитель перегрузки, защитный крюк |
Упаковка и доставка
Метод упаковки: стандартная экспортная деревянная коробка с защитой от влаги и ударов; подходит для морских, наземных и воздушных перевозок.
Срок поставки：Стандартные сроки: 7–15 дней; индивидуальные сроки: 15–30 дней
Способ оплаты：T/T、L/C、Trade Assurance Другое
